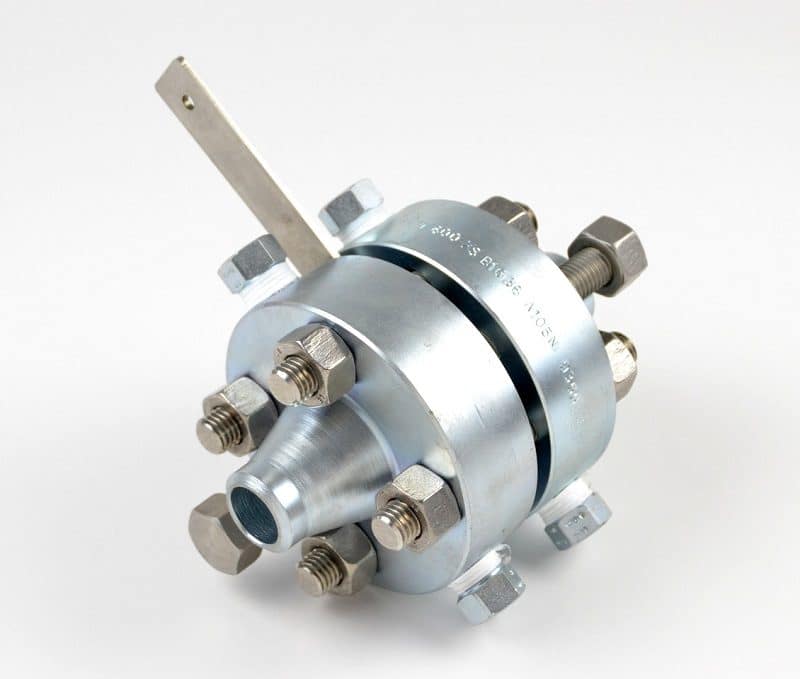

Orifice plater

Applikasjon

Orifice plates type BLS 100, er Flow elementer som benyttes til målinger av aggressive og ikke aggressive gasser, damp og væsker, spesielt i store rør.

Design

Orifice plates er designet for installasjon direkte mellom flenser eller orifice flenser (se under). Avhengig av prosessforholdene, kan platene produseres i forskjellige utførelser.

Trykkuttak

Trykkuttakene kan være plassert i flensen eller i rørledningen. Avstanden til orifice plate kan ikke velges. I spesielle tilfeller kan trykkuttakene plasseres i hjørne av flens.

Hvis du ønsker en komplett pakke, indkludert orificeplater, trykktapper og inngangs-/utløpsrør anbefaler vi Meter runs.

Nøyaktighet

Nøyaktigheten på målingene avhenger av prosessforholdene, men er oppgitt til ca. 0,5% – 1,2%.

Orifice flenser

Orificeflensene er spesielt produsert for D/P Flowmålinger. Trykkuttakene er plassert i en spesifikk avstand foran eller bak orifice plate. Orificeflenser er som regel produsert i hht. ASME B16.36 eller DIN 19214. Vi leverer også andre standarder som NORSOK og JIS.

Tilbehør

Vi tilbyr komplette pakker, inkludert orificeflenser, avstengingsventiler og /eller manifolder.

Datablad
