Venturi

Applikasjon

Venturirør er D/P gjennomstrømningselementer som benyttes til målinger av aggressive og ikke-aggressive gasser, damp og væsker. Dersom lave trykkfall ved høy gjennomstrømning, og korte installasjonslengder er påkrevd, er dette produktet et godt valg.

Design

Venturirør består av et synlindrisk innløp, en innløps-kon, en sylindrisk hals og en utløps-kon. De leveres enten med flenser, eller for innsveising. Basert på kalkuleringsstandarden, finnes det tre typer venturirør som har forskjellige indre overflater.

Venturirør av maskinerte sammensatte deler

Disse venturirørene er designet for små rørdiametre (2″ – 10″). Grunnet strenge krav til overflatens grovhet, må innløpskonen produseres i samsvar med disse. Nøyaktigheten på målingene avhenger av prosessforholdene, men utgjør ca. 1% – 3%.

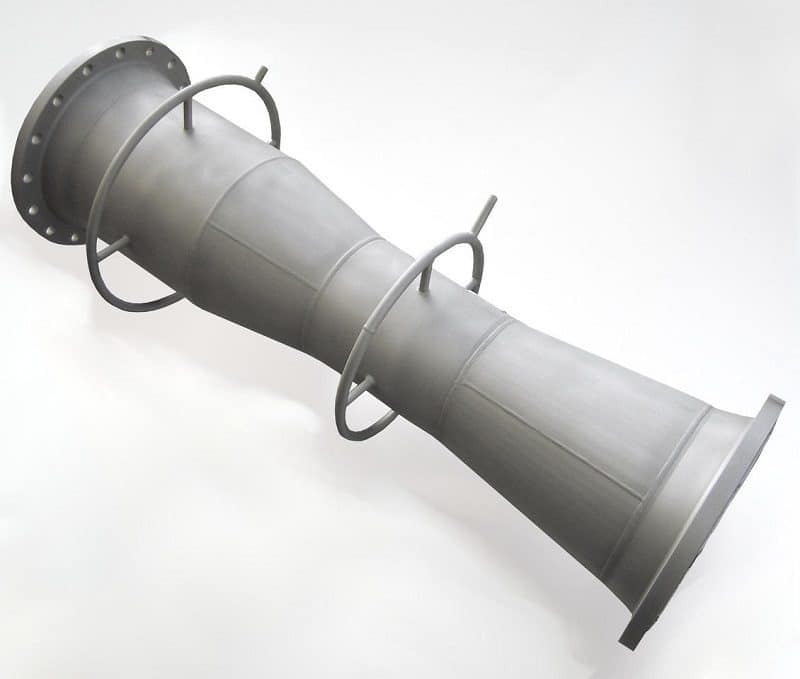

Venturirør av grovsveiset platejern

Venturirør av grovsveiset platejern gir de laveste unøyaktighetene på målinger, og kan brukes på rørdiameter av medium størrelse (8″ – 48″). Siden innvirkningen av overflatens grovhet er lavere ved større rørdiametre, kan denne mer økonomiske løsningen benyttes. Nøyaktigheten på målingene avhenger av prosessforholdene, men er oppgitt til ca. 1,5 % – 3%.

Venturirør med en støpt seksjon.

Venturirør med en støpt profil gir de laveste unøyaktighetene på målinger, og kan brukes på rørdiameter av medium størrelse (4″ – 32″). Vi anbefaler denne utførelsen i applikasjoner der høyere nøyaktighet er påkrevd, grunnet høyere produksjonskostnader. Nøyaktigheten på målingene avhenger av prosessforholdene, men er oppgitt til ca 0,7% – 2,5%.

Trykkuttak

Fittings
Innsveising
Anslutning med gjenger
Anslutning med flens

Tilbehør

Vi kan tilby instrumentventiler og/eller –manifolder til målerne. For måling av dampgjennomstrømning anbefaler vi kondensatbeholdere.

Datablad
